Konfiguration von zwei Ubiquiti NanoBeam ac als Bridge

Dieser Artikel beschreibt die Konfiguration von zwei NanoBeam ac-Antennen von Ubiquiti zu einer Netzwerk-Brücke. Sinn einer solchen Bridge ist, dass eine gewisse Entfernung, die mit einem Kabel nicht überbrückt werden kann, per Funk angebunden wird. Die Geräte selbst tauchen nicht als eigene IP-Geräte auf, sondern sind so konfiguriert, als wäre zwischen den Routern ein ziemlich langes Netzwerkkabel gespannt. Benötigt werden zwei Geräte, preislich liegt ein Gerät bei knapp 100 €.

Nach dem Auspacken und Anschließen der Geräte beginnen wir mit dem ersten Gerät. Es empfiehlt sich, erst ein Gerät mit dem Power-over-Ethernet (PoE) Adapter zu verbinden, da die Geräte nach der Auslieferung die gleichen Standard-Adressen besitzen. Geben Sie Ihrem PC oder Notebook eine feste IP-Adresse im Bereich 192.168.1.0/24 und parallel eine Adresse in dem gewünschten Zielnetzwerk, in meinem Fall ist dies 192.168.73.0/24. Die Ubiquiti-Geräte haben als Standard-IP die 192.168.1.20, der Standard-Benutzername ist ubnt und das Kennwort ist ebenfalls ubnt.

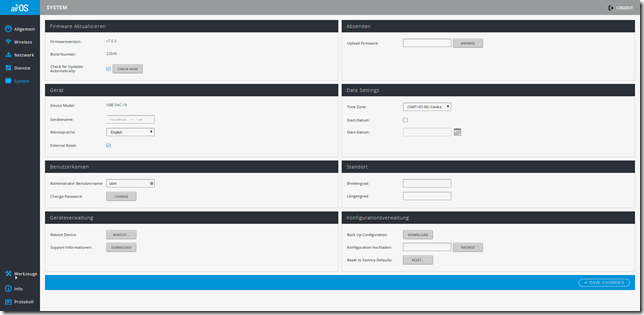

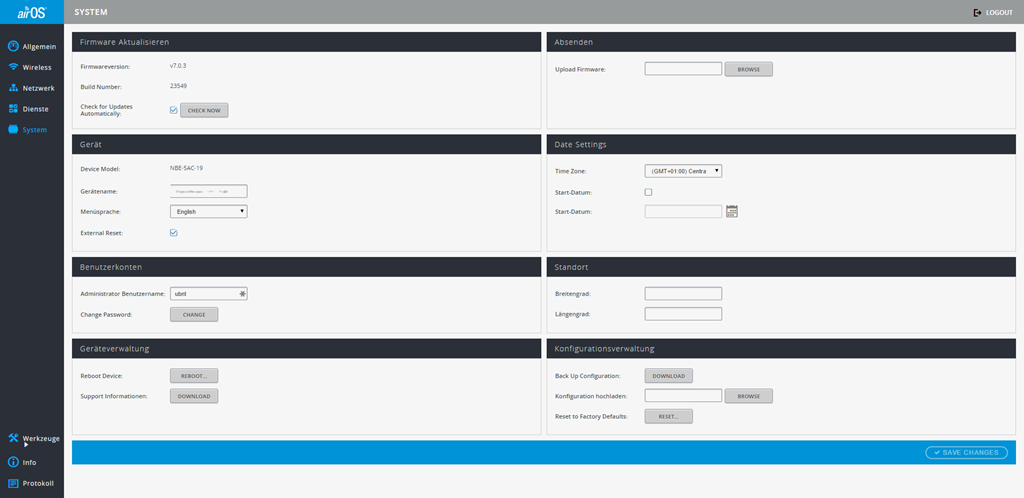

Nach der Anmeldung empfiehlt es sich, die Firmware der Geräte auf den aktuellen Stand zu bringen. Achten Sie auf die genaue Bezeichnung von Ihrem Gerät und suchen Sie die korrekte Firmware auf der Seite von Ubiquiti heraus: www.ubnt.com/download Die Aktualisierung der Firmware können Sie in dem Gerät unterhalb von System vornehmen.


Die Geräte sind so aufgebaut, dass Sie letztendlich ein Master-Gerät haben und ein Slave-Gerät. Den Master kann es in der Form nur einmal geben, Sie können aber mehrere Antennen als Slave an den Master anbinden und so von einem Punkt aus mehrere Punkte verbinden. Daher teile ich die Installation auf in die Einrichtung von Master und Slave.

Die Installation des Master-Gerätes

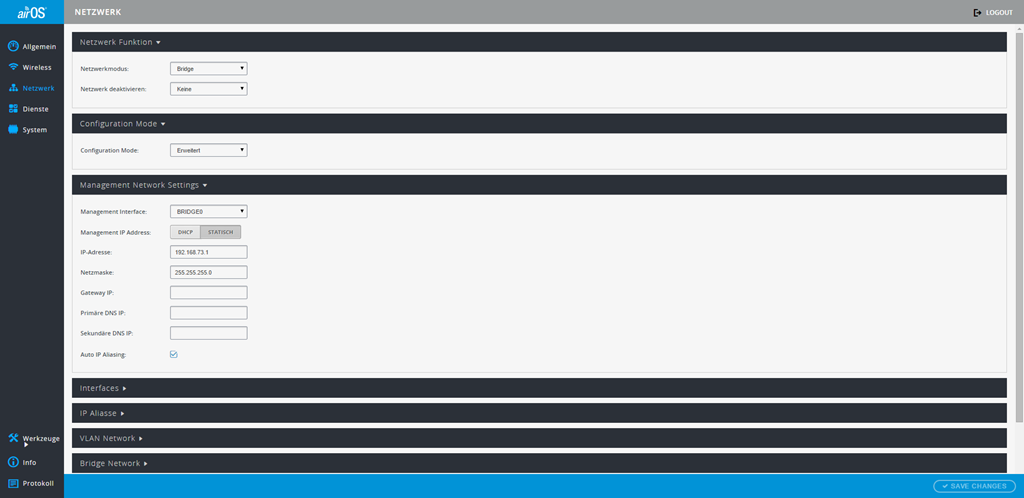

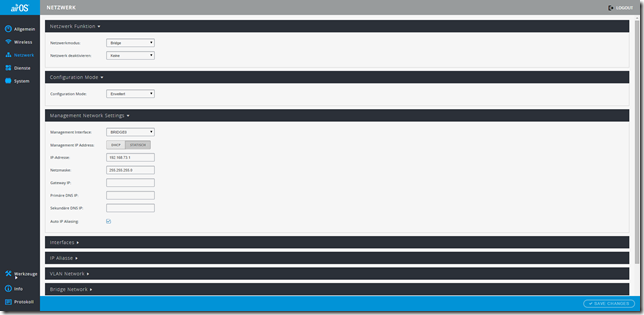

Das Master-Gerät bekommt unter Netzwerk eine feste IP-Adresse zugewiesen sowie eine Subnetzmaske, in der sich das Gerät befindet. Alle weiteren Einstellungen können nach Bedarf gemacht werden, sind aber für unsere Konfiguration nicht notwendig.

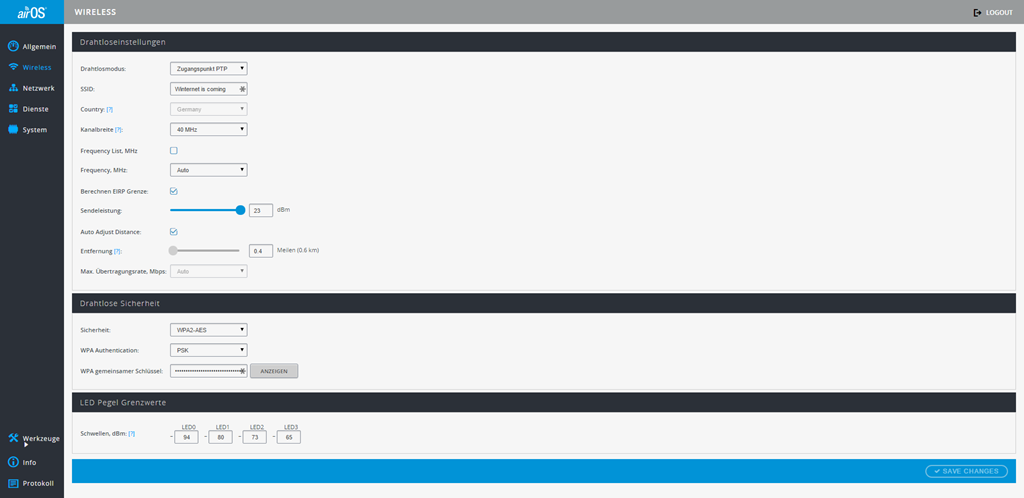

Unter Wireless müssen Sie die folgenden Einstellungen eintragen:


Achten Sie darauf, einen möglichst langen und einzigartigen WPA2-Schlüssel zu verwenden. Notieren Sie sich diesen Schlüssel, am besten in einem verschlüsselten Kennwort-Speicher. Das war es an der Stelle eigentlich schon, alle weiteren Einstellungen sind optional.

Die Installation des ersten Slave-Gerätes

Melden Sie sich auf dem zweiten Gerät an und vergeben Sie unter Netzwerk / Network ebenfalls eine feste IP-Adresse inkl. Subnetz.

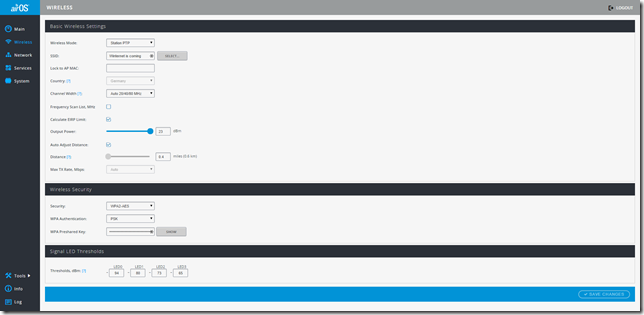

Wechseln Sie nun in den Reiter Wireless und stellen Sie das Gerät auf den Modus Station PTP. Nun können Sie das erstellte Netzwerk auf der ersten Antenne entweder direkt angeben oder über Select… im Bereich SSID suchen (falls die primäre Antenne noch eingeschaltet und sichtbar ist). Tragen Sie noch den vorher festgelegten WPA2-Key ein und speichern Sie die Einstellungen.


Fazit

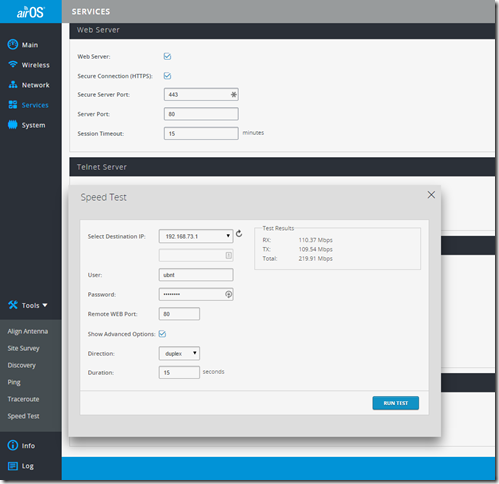

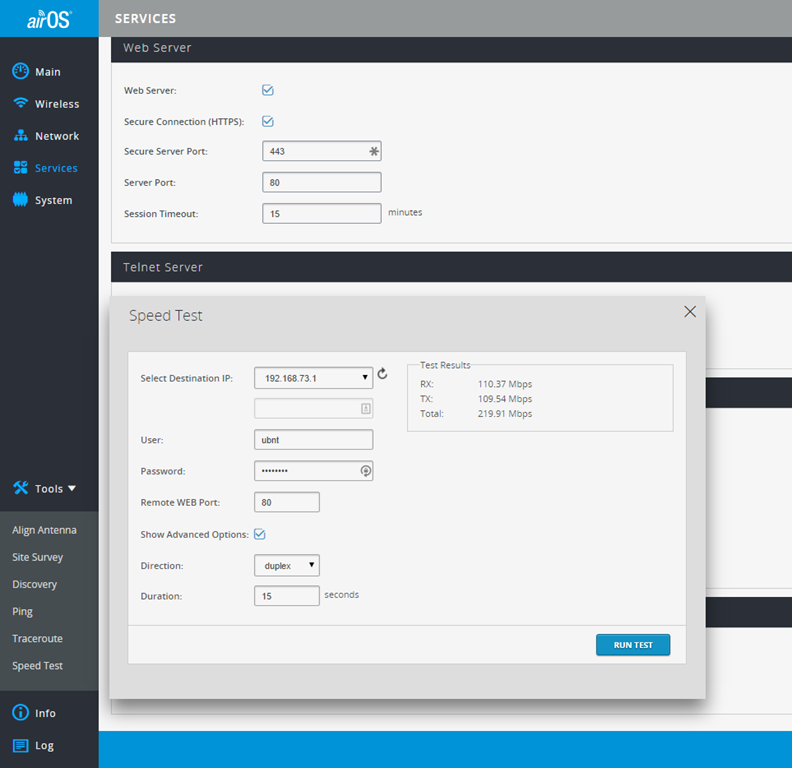

Das war es schon, die Geräte sehen sich nun und können zur Überbrückung einer Strecke von ein paar Metern bis hin zu mehreren Kilometern genutzt werden. Über den Bereich Tests können noch ein paar Tests gemacht werden, zum Beispiel die mögliche Bandbreite über die Strecke:
