Dann legen wir mal los

Anders als beim TL-842ND (bzw TL-841ND) müssen beim TL-841N die Antennen aus dem Gehäuse gebrochen werden da diese nicht mit SMA Anschlüssen versehen sind. Dafür bekommt man kein günstigeres Gerät und am Ende läuft er genauso wie ein ND Modell. Allerdings können die Antennen so auch nicht ohne weiteres gewechselt werden. Man könnte zwar noch SMA Anschlüsse kaufen und diese anlöten für bessere Antennen. Aber es geht auch so und hier wollte Ich die absolute Sparversion einer Outdoor Box bauen.

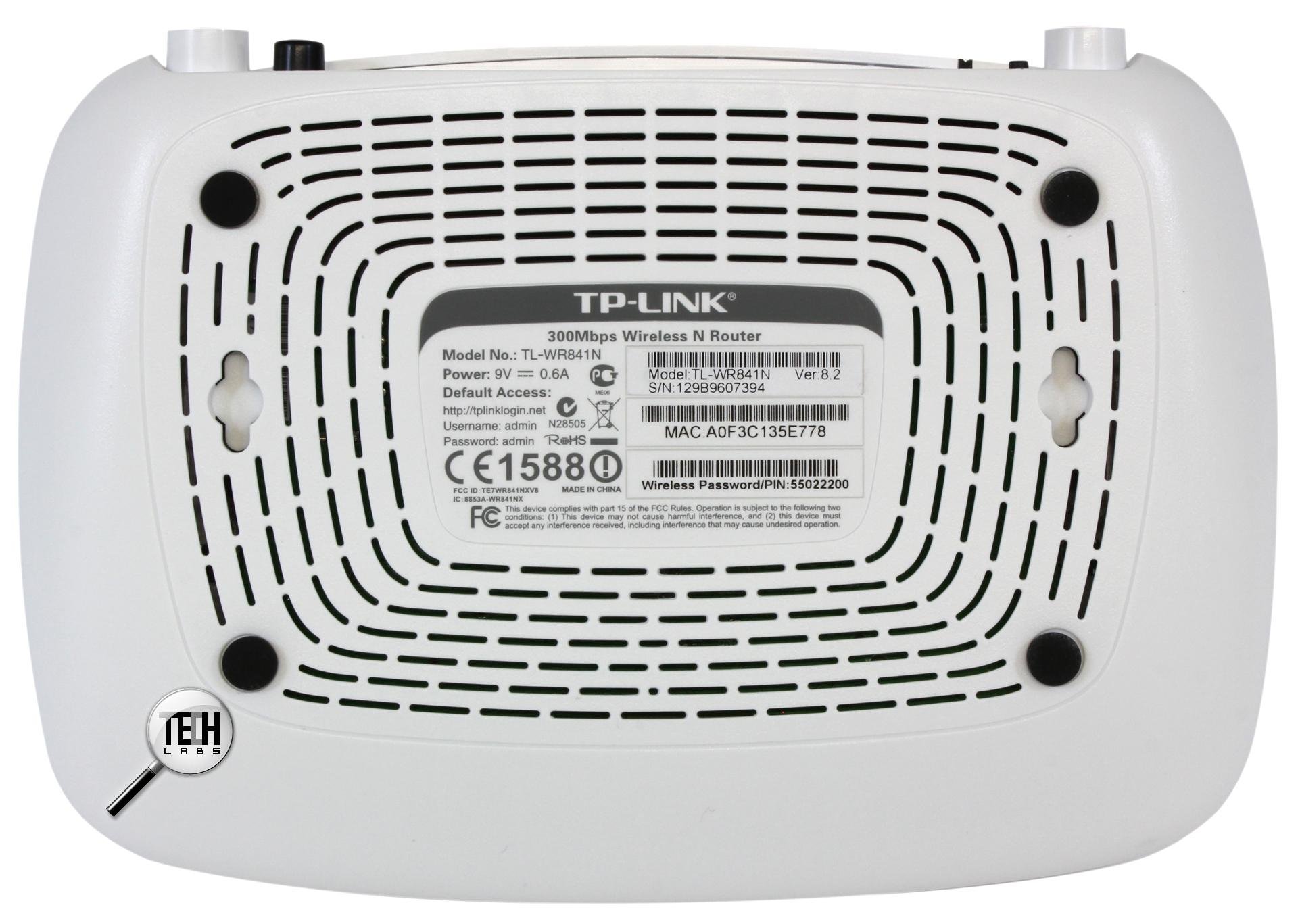

Geöffnet wird der Router durch 2 rückseitige Schrauben unter den Klebefüsschen. Dann beide Gehäuseteile kräftig auseinander ziehen.

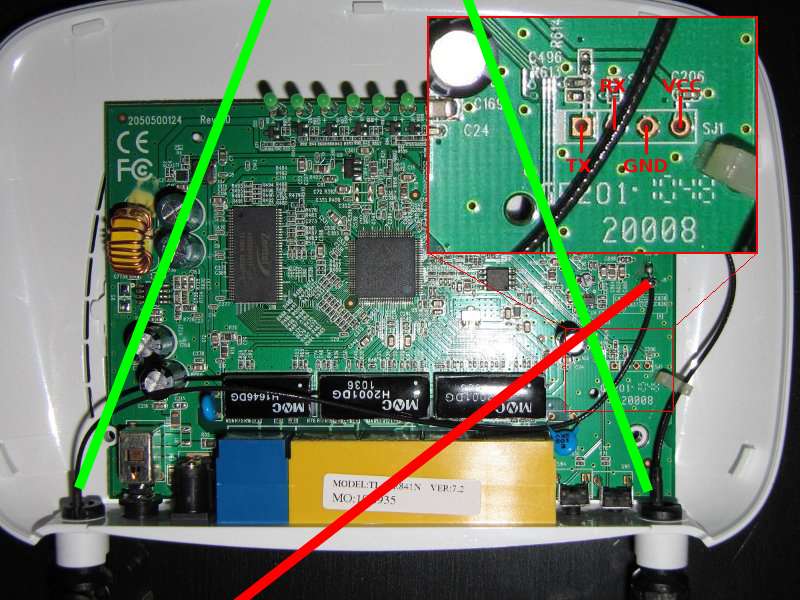

Dabei ist zu beachten dass man die Antennen vorsichtig mit einem Seitenschneider heraustrennt, da Sie fest ins Gehäuse eingebaut sind. Optional kann auch ein Dremel oder ähnliches benutzt werden.Ihr solltet ein bisschen Kunststoff vom Gehäuse an der Antenne lassen. (zum späteren Verkleben)

Vorsichtig ist auch mit den Kabeln der Antennen umzugehen, da diese sich beim Knicken oder Ziehen an der Lötstelle lösen können.

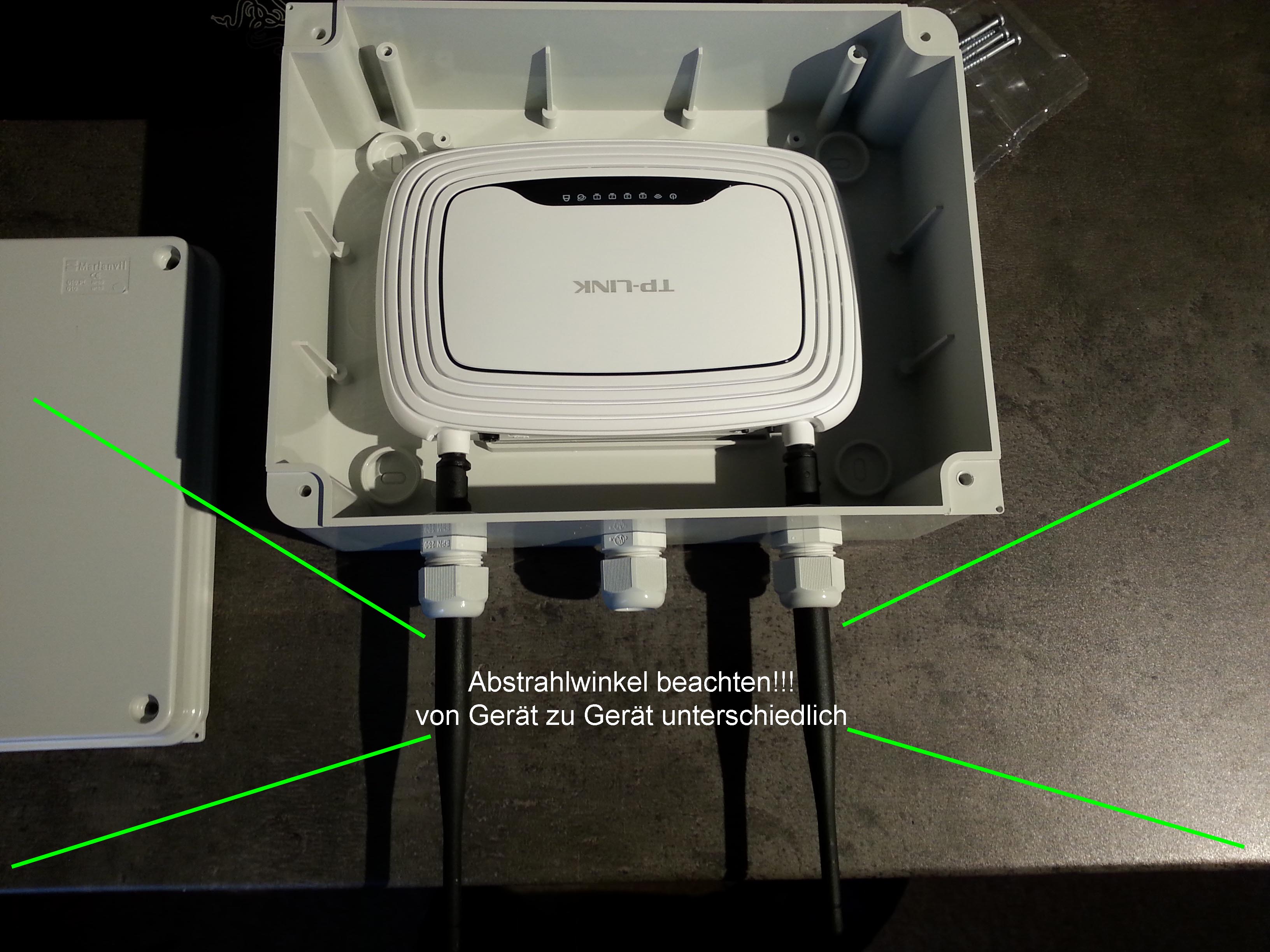

Hier mal ein paar Bilder wie ich das gemacht habe:

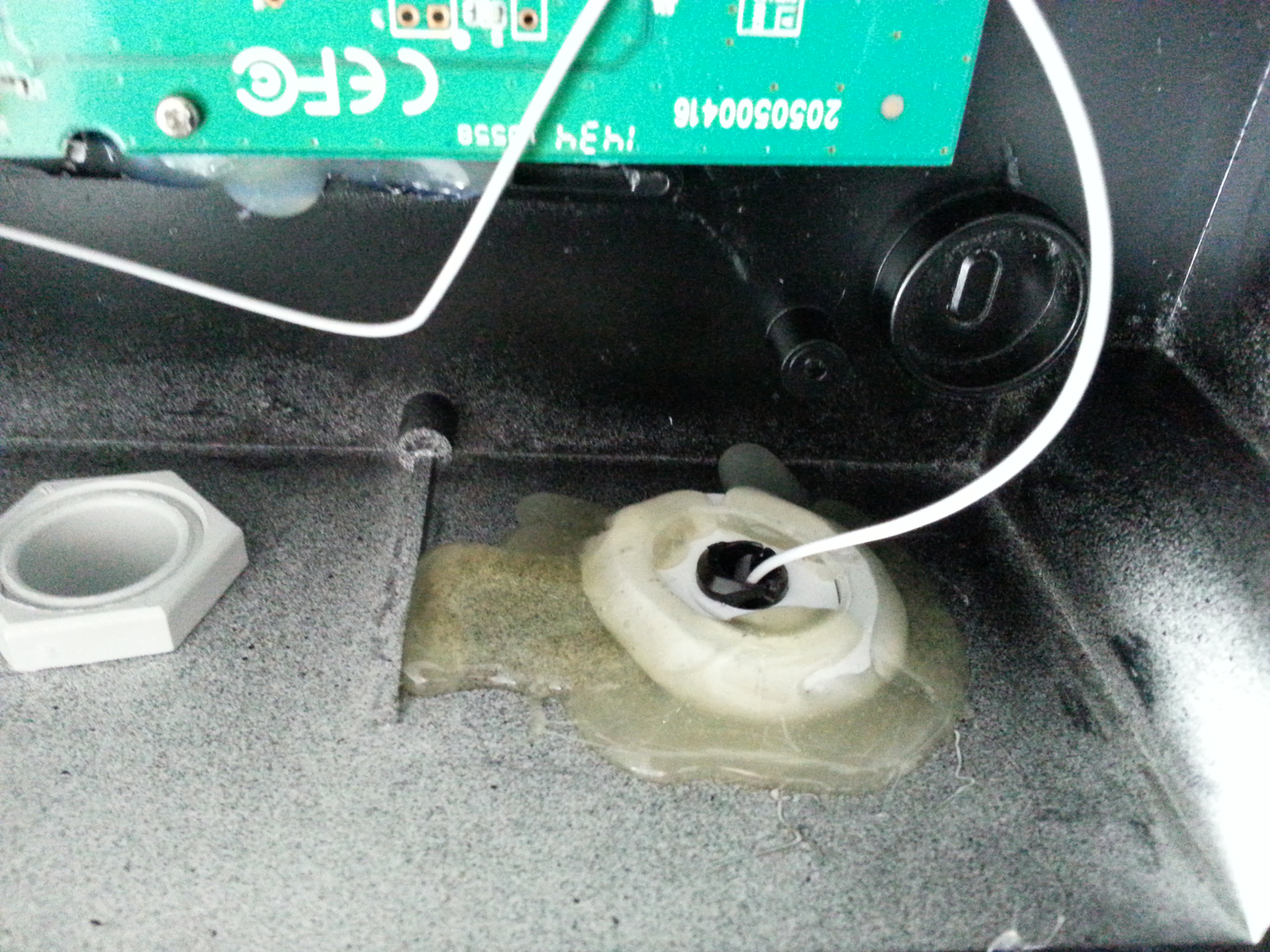

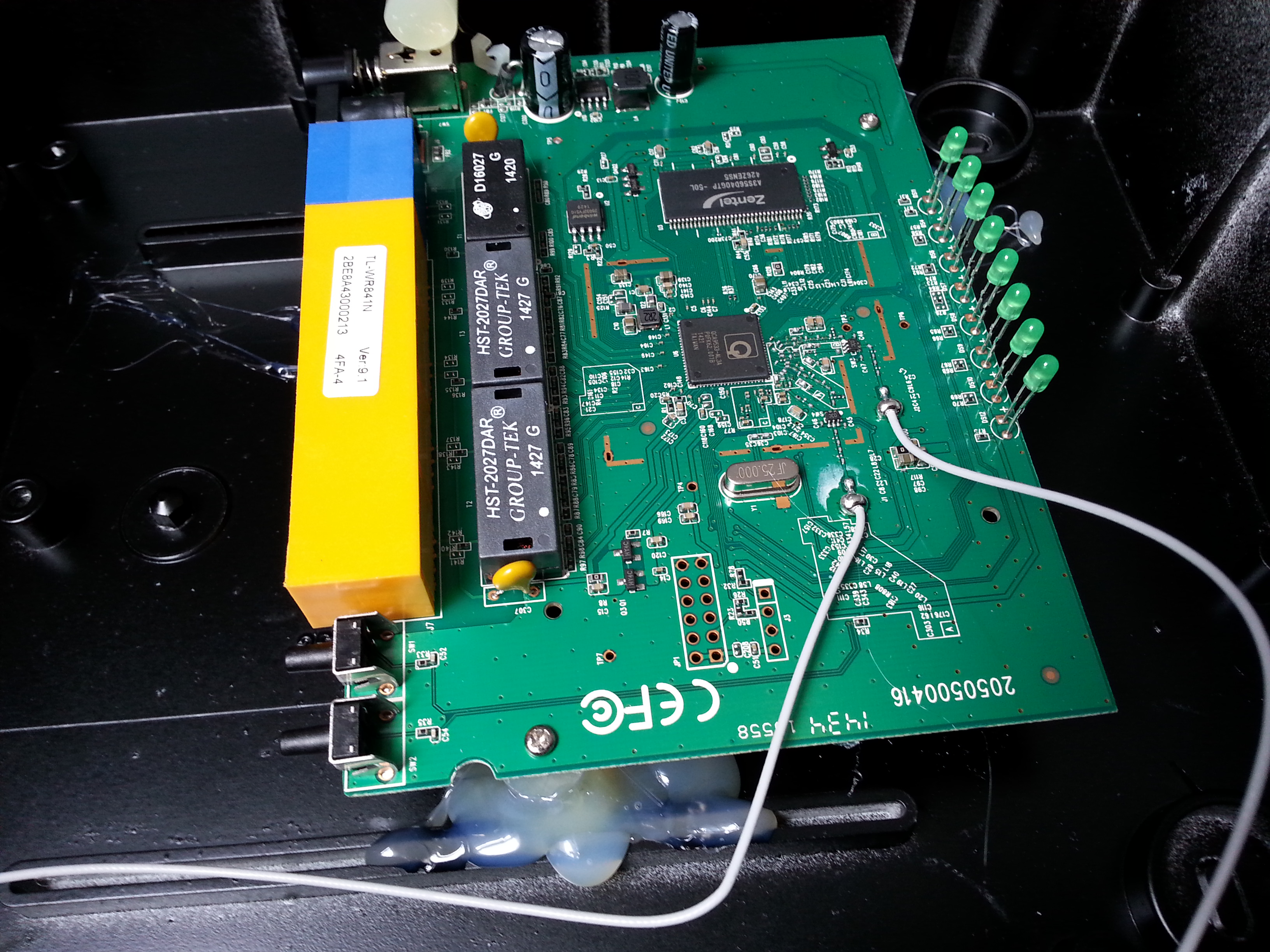

Hier habe Ich die Antenne mit ein bisschen Heißkleber am Gehäuse befestigt.

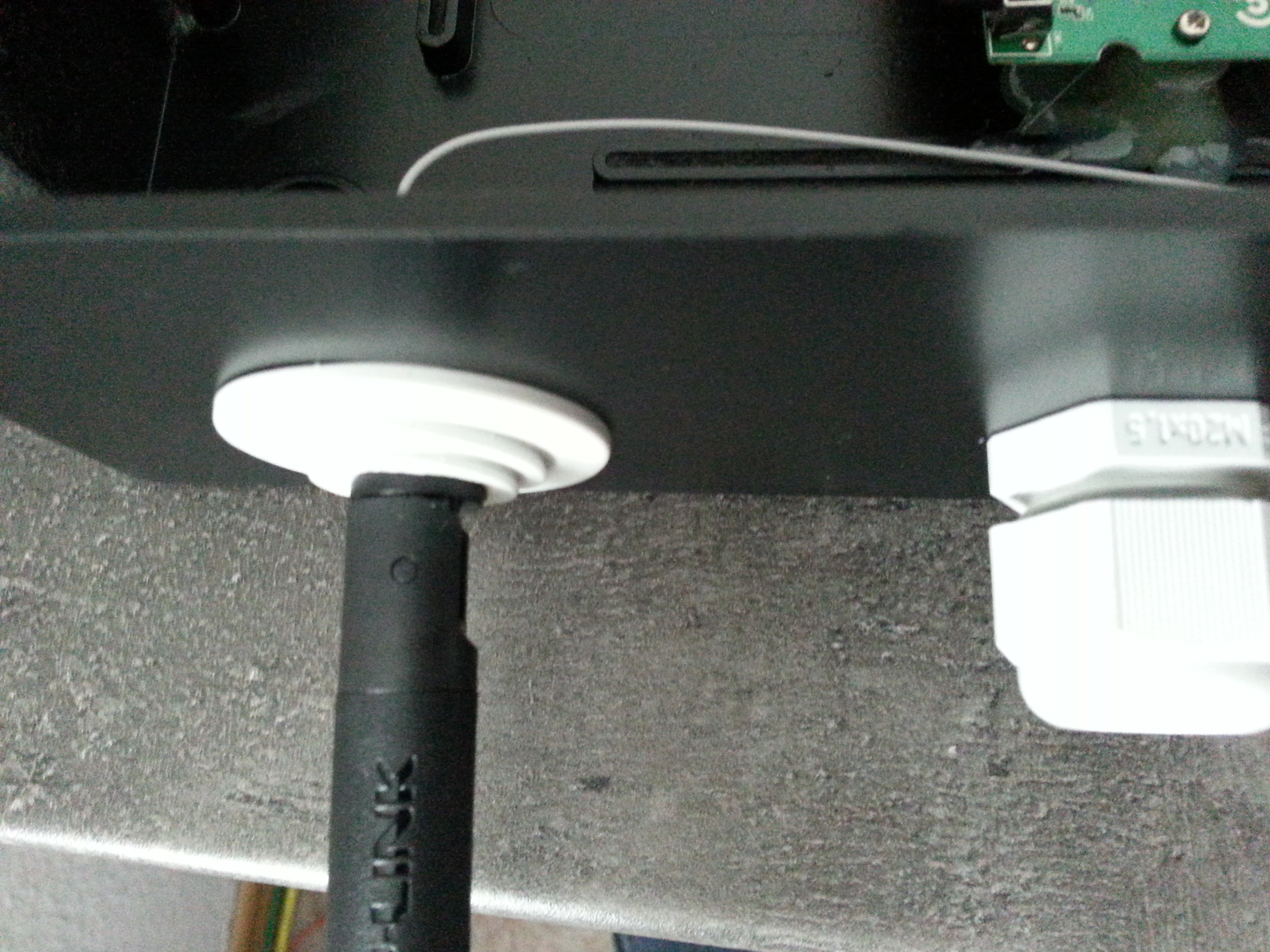

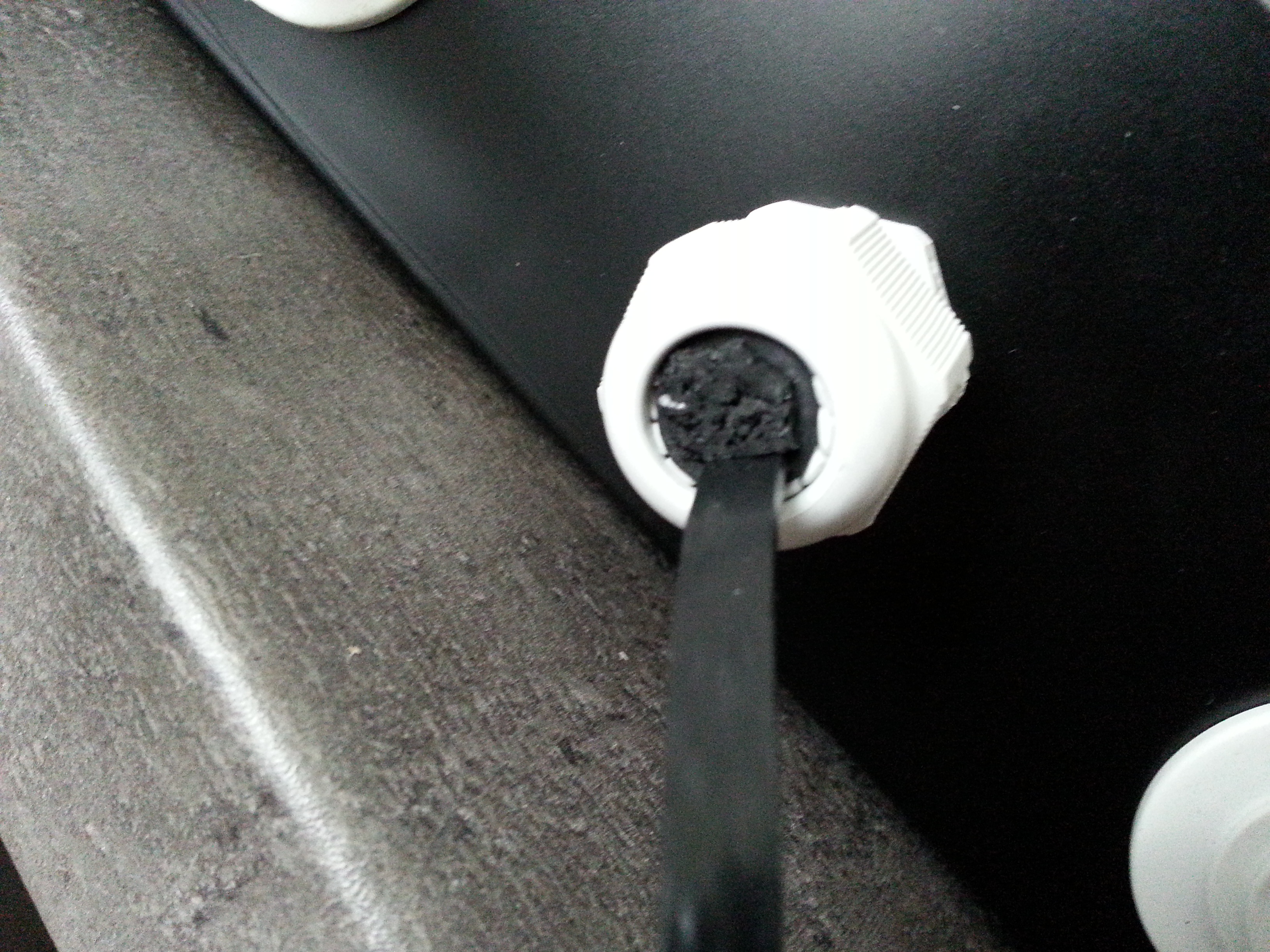

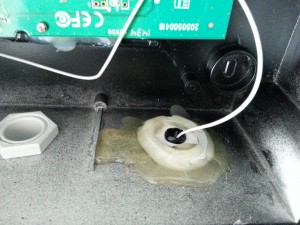

Für die Antennen habe ich Kabeldurchlässe aus Gummi verwendet und diese auf die Größe der Antennen zugeschnitten, damit die Antennen später noch beweglich sind.

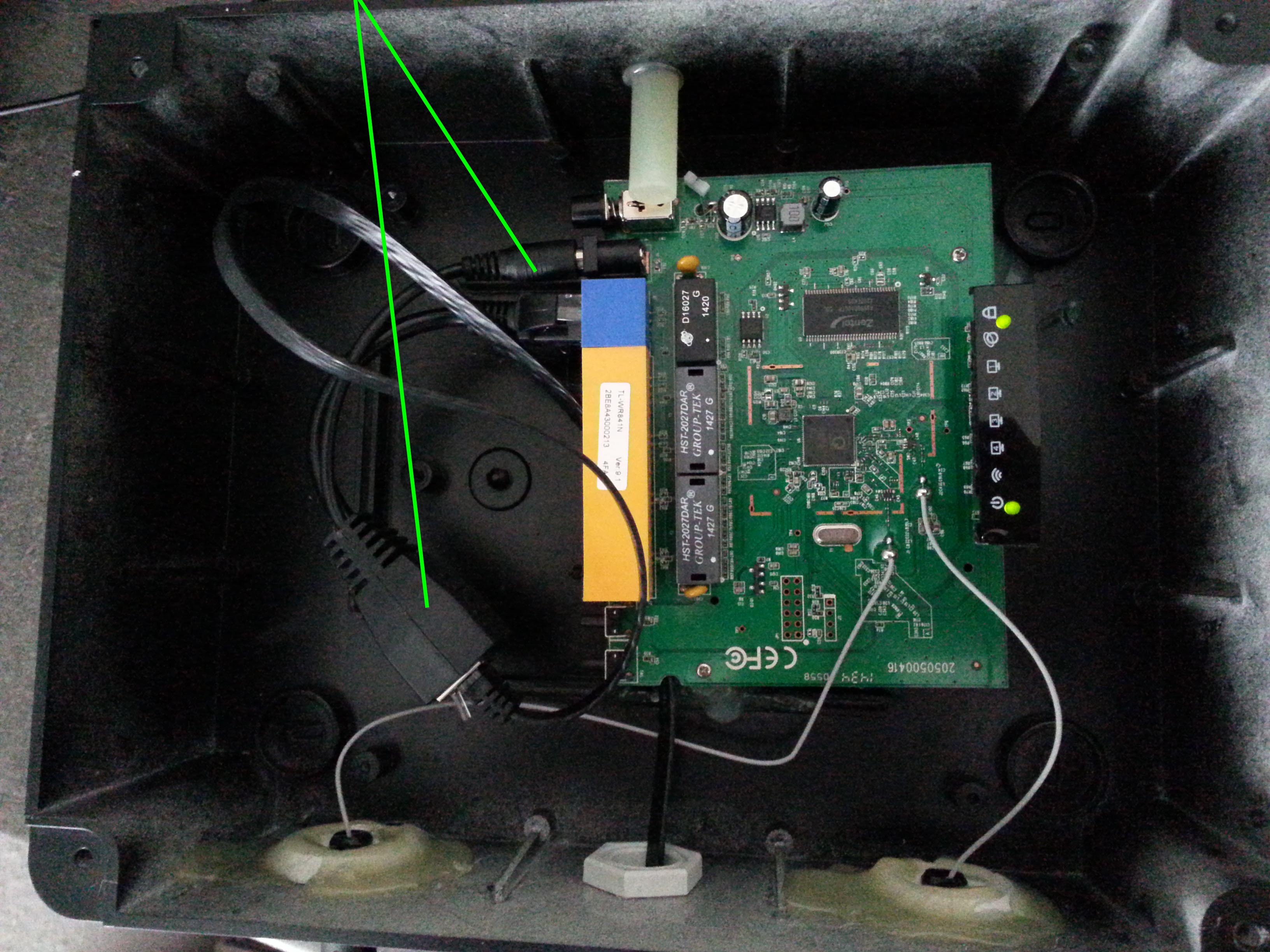

Hier habe ich zwischen das Flachkabel ein Stück Moosgummi (Antirutsch) geschnitten, um die Elektronik vor Feuchtigkeit zu schützen.

Mit dem POE Adapter (Power Over Ethernet) kann man über ein einziges Netzwerkkabel Strom und Daten fließen lassen. Hier sind aber nur 100 MBit möglich, da vier der acht Adern für den Strom genutzt werden.

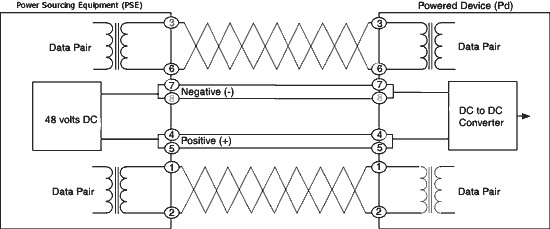

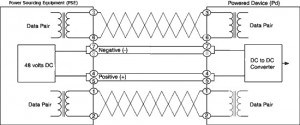

Hier seht ihr ein Schema, wie ein POE Injektor (Adapter) aufgebaut ist:

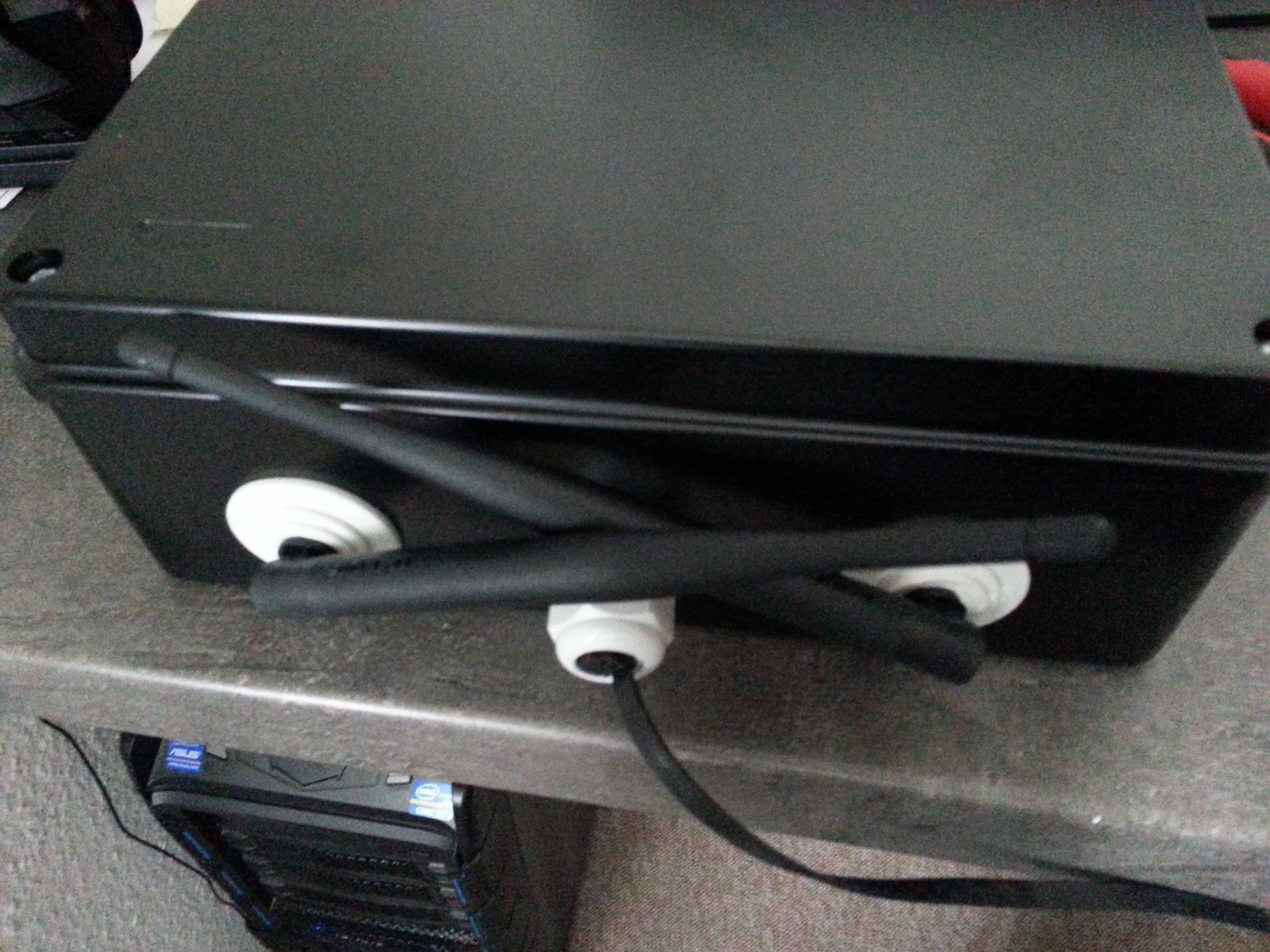

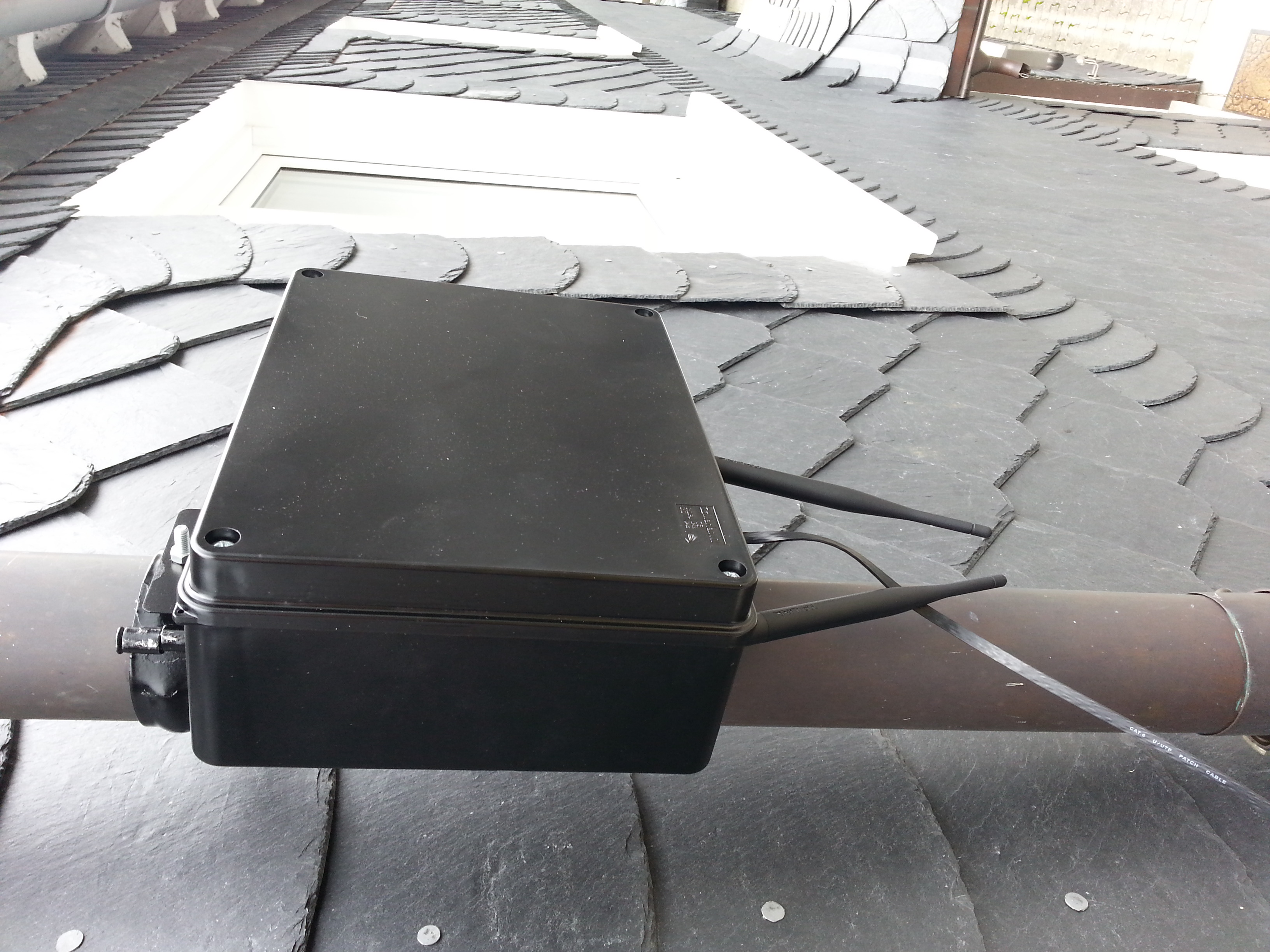

Hier kann man sehr gut erkennen wie schön sich die Antennen ausrichten lassen.

Hier noch ein Upgrade.

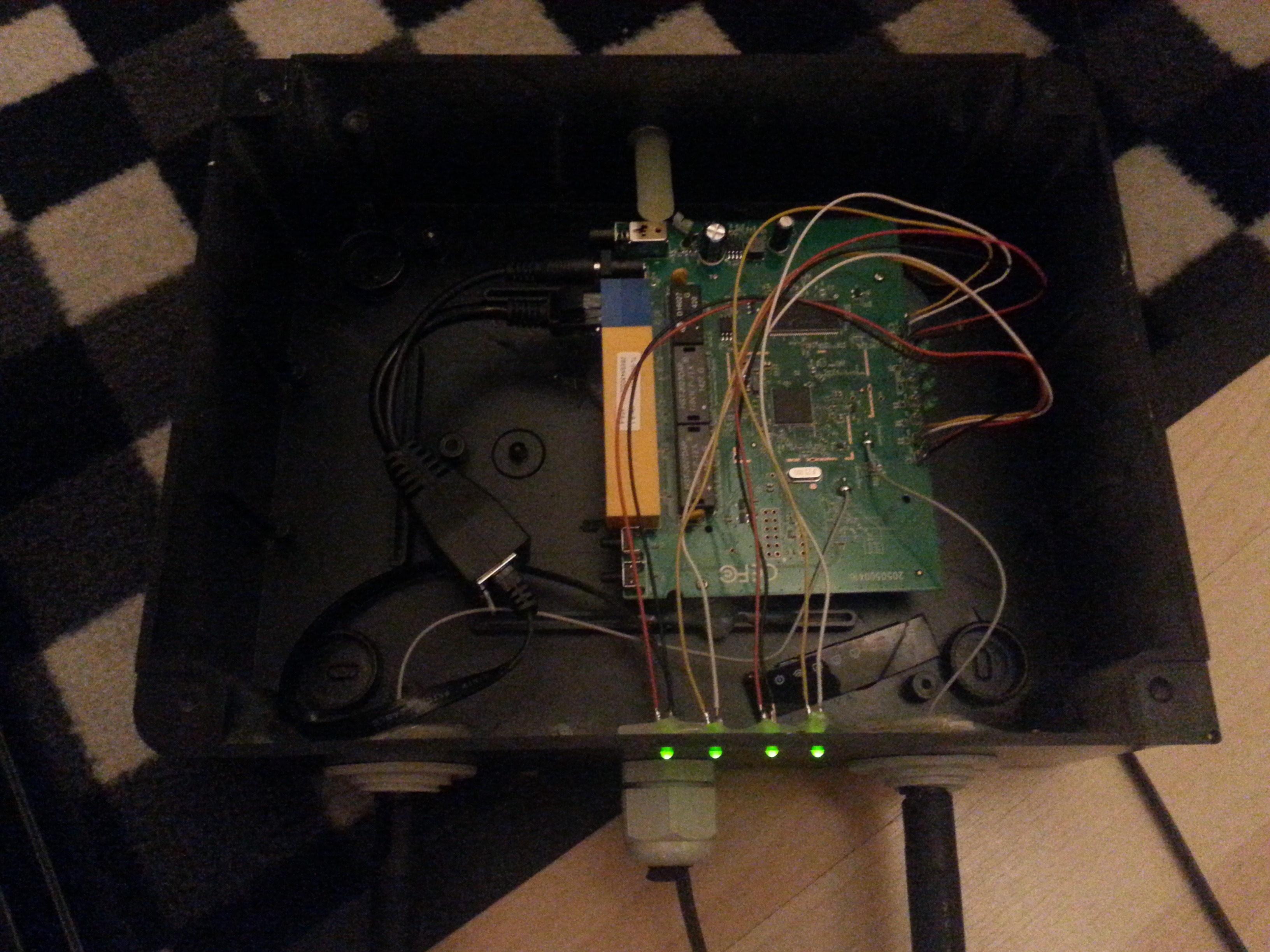

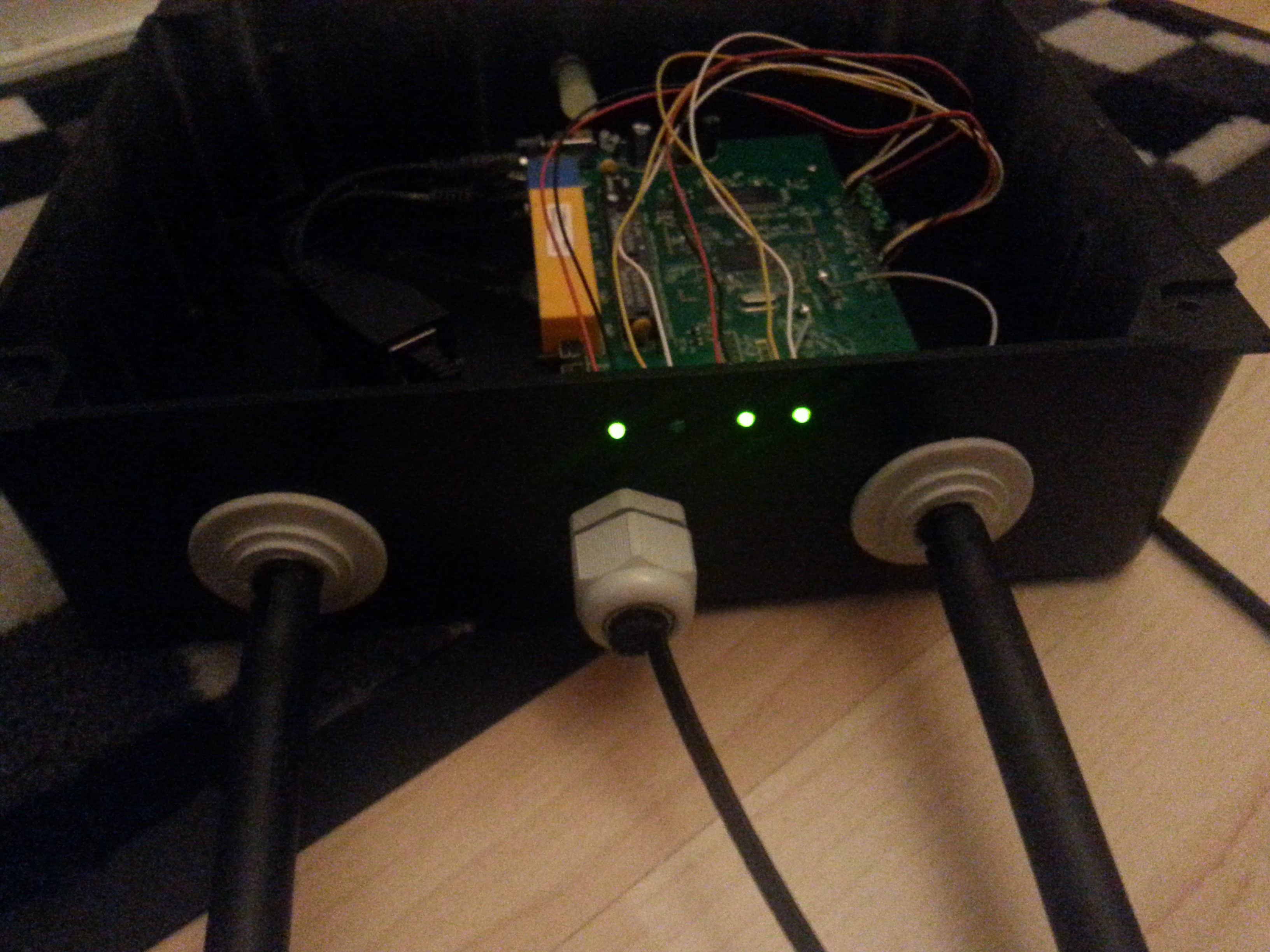

Ich habe die Led’s des Routers in das Gehäuse eingebaut und wieder mit dem Router verlötet, sodass man den Status des Gerätes im geschlossenen Zustand erkennen kann.

Wenn man Lust hat kann man die LED’s auch andersfarbig gestalten.

Viel Spaß beim Nachbauen! (Der Bau führt zu Garantieverlust und sollte nur mit erforderlichen Kenntnissen und guten Know-How durchgeführt werden)

Schlechtere Variante, da man die Antennen nicht bewegen kann um sie auszurichten. Aus Erfahrung würde ich von dieser Variante abraten.

Materialliste:

Gehäuse 240*190*90   (JS7670 Firma Intratec) IP66                                     ca. 15 €

Tp-Link 841N                                                                                               ca. 19 €

PoE Adapter (Set)                                                                                             ca. 6 €

Cat 6 Flachkabel 20 Meter                                                                                ca. 8 €

Werkzeug:

Akkuschrauber, Bohrer,Lötkolben und Fräser

Gruß
Kai
